Exkursion zur Baustelle "Kleiner Schlosshof" in Dresden (30.04.2008)
Am 30.04.08 besuchten ca. 25 Studenten begleitet von Prof. Stroetmann und Mitarbeitern des Lehrstuhls für Stahlbau der TU Dresden die Baustelle im oder besser gesagt über dem "Kleinen Schlosshof" des Dresdner Schlosses. Mit Hilfe einer transparenten Stabwerkskuppel entsteht dort ein ca. 40 m langes und 25 m breites zentrales Foyer für die Besucher dieses prachtvollen Renaissanceschlosses mit seinen weltbekannten Kunstschätzen. Zunächst erläuterte Herr Dipl.-Ing. Kahl von der Niederlassung Dresden des Ingenieurbüros Leonhardt, Andrä und Partner in einem interessanten Vortrag den Entwurf des Architekten Prof. Kulka (Berlin) und die statischen Randbedingungen die bei der Tragwerksplanung zu berücksichtigen waren. Dabei spielte der Zustand des in weiten Teilen rund 500 Jahre alten Mauerwerkes und der darüber aufgehenden Dachkonstruktionen eine wichtige Rolle. Das Hauptproblem bestand in der Ableitung der Horizontallasten der Kuppel. Die Lösung fanden die Planer in einem steil stehenden, umlaufenden Randfachwerkträger, der in horizontaler Richtung mit Hilfe von Schraubenfedern elastisch gelagert wird.

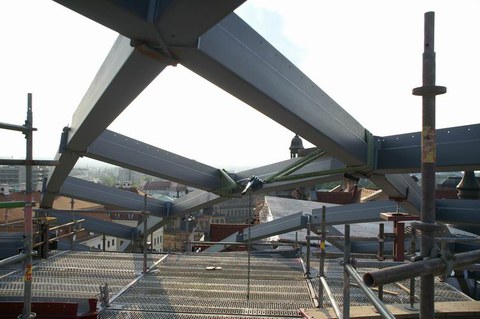

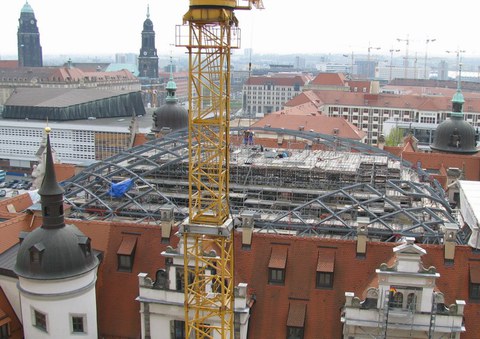

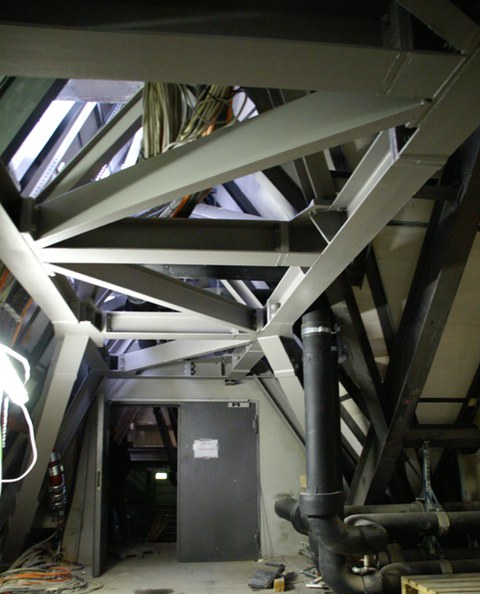

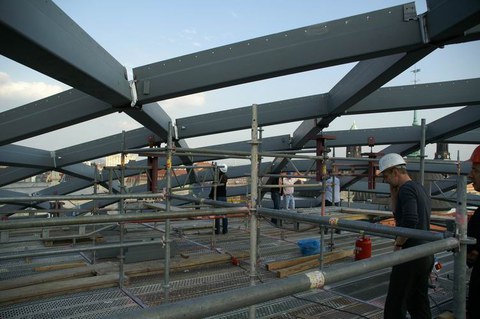

Herr Dipl.-Ing. Mansperger, der im vergangenen Jahr sein Studium mit einer Diplomarbeit am Lehrstuhl für Stahlbau abgeschlossen hat, ergänzte den Vortrag mit konstruktiven Details und Informationen zum aktuellen Stand der Arbeiten. Im großen Schlosshof konnte dann ein 1:1 Modell von zwei rautenförmigen Kuppelsegmenten mit den transparenten ETFE-Folienkissen in Augenschein genommen werden. Diese Folienkissen sind wesentlich leichter als zum Beispiel eine Verglasung und passen sich auch an gekrümmte Flächen an. Allerdings müssen sie permanent mit rückgetrockneter Luft unter Druck gehalten werden. Nach einem kurzen Blick auf das imposante Raumgerüst, auf dem die Kuppel entsteht, stiegen wir zum Dachgeschoss auf, in dem zusätzliche Stahl-Fachwerkkonstruktionen zur Lastabtragung integriert wurden. Von dort aus gelangten wir auf die oberste Montageebene des Gerüstes, die aufgrund der Stichhöhe der Kuppel von 8,35 m die Firste des Schlosses deutlich überragt. Bei einer herrlichen Aussicht auf die historische Altstadt wurden hier Details von Konstruktion und Montage besprochen. Geduldig beantworteten Herr Kahl und Herr Mansperger alle Fragen der Exkursionsteilnehmer, an dieser Stelle noch einmal herzlichen Dank dafür.
