Logitech Rally Plus

Logitech Rally Plus

Allgemein

Leistungsparameter

• Maximale Auflösung Video: 1920 x 1080 mit bis zu 60 fps bzw. 4K mit bis zu 30 fps (nur bei Anschluss des Meetingraum-PCs am Logitech Rally-Display-Hub)
• Autofokus mit 5-fachem optischen Zoom und 3-fachem digitalen Zoom
• PTZ-Kamera mit:
  • 90 Grad Blickfeld (Weitwinkel)
  • Neigefunktion von -90 Grad (unten) bis +50 Grad (oben)
  • Schwenkfunktion von 90 Grad in beide Richtungen (links, rechts)

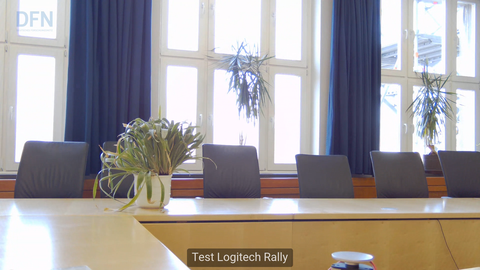

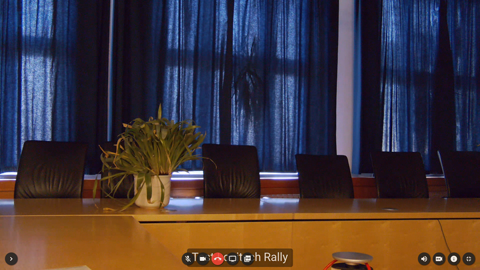

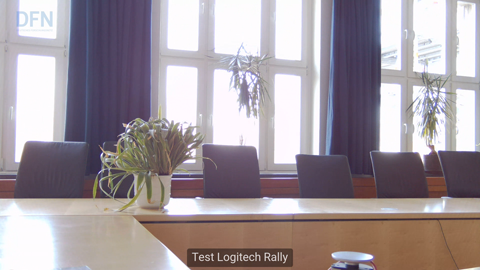

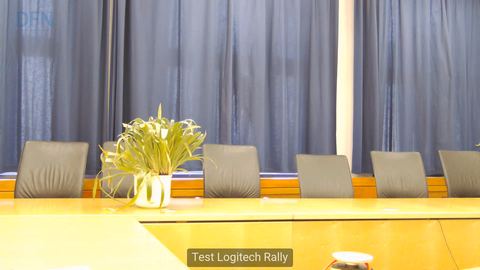

• Automatische Anpassung bei schlechten Lichtverhältnissen (wenig Licht bzw. Gegenlicht) mit der Logitech RightLight-Technologie
• Automatische Kalibrierung/Gewichtung des Mikrofonsignals bei Verwendung von mehreren Logitech Rally-Tischmikrofonen mittels der Logitech RightSound-Technologie
• Automatisches Framing von Personen mit der Logitech RightSight-Technologie (im Test noch nicht verfügbar, ist als Software-Option für Windows 10 geplant)

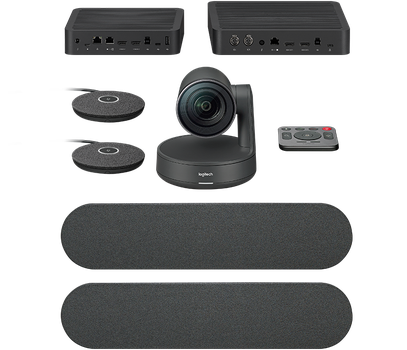

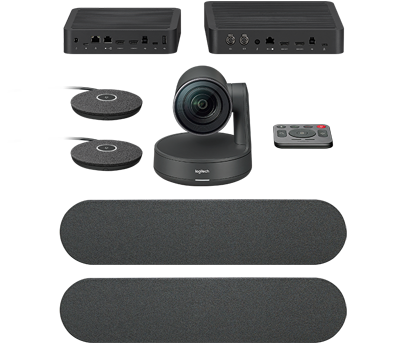

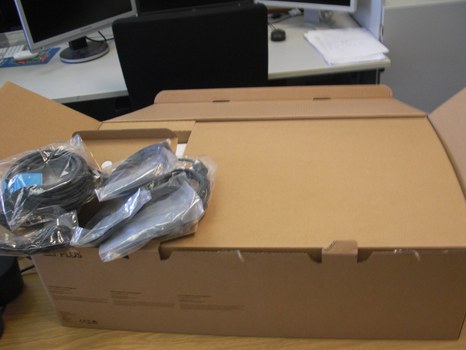

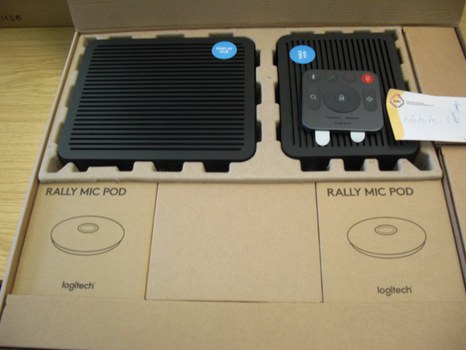

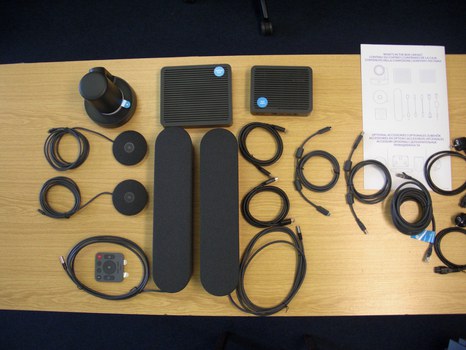

Komponenten

• Logitech Rally-Kamera
• Funkfernbedienung
• 2 Logitech Rally-Tischmikrofone, erweiterbar auf bis zu 7 Logitech Rally-Tischmikrofone inkl. der Möglichkeit der Verwendung von Logitech Rally-Tischmikrofon-Hubs zur einfacheren Verkabelung
• 2 Logitech Rally-Lautsprecher
• Logitech Rally-Table-Hub zum Anschluss der Tischmikrofone und evtl. des Meetingraum-PCs (1x USB 3.0 + evtl. 1-2x HDMI)
• Logitech Rally-Display-Hub zum Anschluss der Kamera, der Lautsprecher, von bis zu 2 Bildschirmen / Projektoren und evtl. des Meetingraum-PCs (1x USB 3.0)
• Diverse Kabel zur Verbindung der Komponenten und zum Anschluss des Meetingraum-PCs

Anschlüsse

• Logitech Rally-Kamera:
  • USB-C zur Verbindung mit dem Logitech Rally-Display-Hub
  • Kensington-Lock
  • Taste zum Pairing der Funkfernbedienung
  • Stativgewinde
• Logitech Rally-Tischmikrofone:
  • Kabel zur Verbindung mit dem Logitech Rally-Display-Hub
  • Anschluss zur Reihenschaltung von weiteren Logitech Rally-Tischmikrofonen
• Logitech Rally-Lautsprecher:
  • Fest angebrachtes Mini-XLR-Kabel zur Verbindung mit dem Logitech Rally-Display-Hub

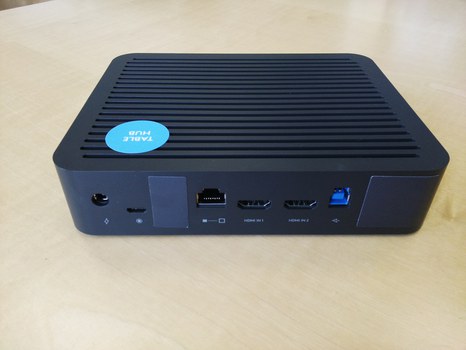

• Logitech Rally-Table-Hub:
  • Externe Stromversorgung
  • Anschluss für Logitech Rally-Tischmikrofone
  • RJ45-Anschluss zur Verbindung mit dem Logitech Rally-Display-Hub
  • 2 HDMI-Eingänge für die Videoausgabe des Meetingraum-PCs
  • USB 3.0 zum Anschluss des Meetingraum-PCs
  • 3 weitere (abgeklebte) Anschlüsse für zukünftige Benutzung (siehe Abbildung 12)
  • Kensington-Lock
• Logitech Rally-Display-Hub:
  • 2 Mini-XLR-Ausgänge für die Audioausgabe auf den Logitech Rally-Lautsprechern
  • Externe Stromversorgung
  • RJ45-Anschluss zur Verbindung mit dem Logitech Rally-Table-Hub
  • 2 HDMI-Ausgänge für die Videoausgabe auf 1-2 Bildschirmen / Projektoren
  • USB 3.0 zum Anschluss des Meetingraum-PCs
  • USB-C zur Verbindung mit der Logitech Rally-Kamera
  • Kensington-Lock

Systemvoraussetzungen

• Separater Meetingraum-PC mit Videokonferenzsoftware (bzw. Nutzung des browserbasierten Zugangs von DFNconf):
  • Offiziell werden Windows 7, Windows 8.1, Windows 10 und MacOS X ab 10.10 unterstützt.
  • Ein Test mit Ubuntu 14.10 war erfolgreich.
• Evtl. 1-2 Bildschirme / Projektoren für die Videoausgabe im Raum

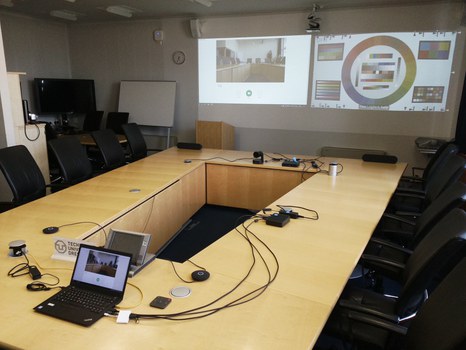

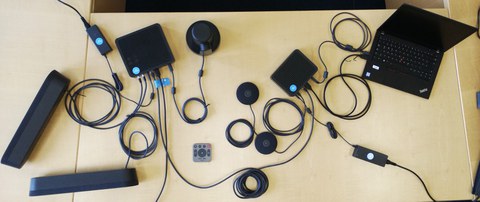

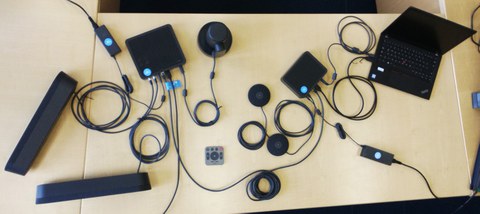

Installation

Der Logitech Rally-Table-Hub und der Logitech Rally-Display-Hub werden durch ein Cat6a-Kabel der maximalen Länge von 50m verbunden. Über diese Verbindung werden alle HDMI-, Kamera- und Tonsignale übertragen.

Prinzipiell gibt es 2 verschiedene Varianten der Installation der Logitech Rally Plus, die sich in der Positionierung des Meetingraum-PCs unterscheiden. Der Meetingraum-PC kann entweder am Logitech Rally-Table-Hub, d.h. am Tisch, oder am Logitech Rally-Display-Hub, d.h. bei den Bildschirmen / Projektoren, angeschlossen werden:

• Anschluss des Meetingraum-PCs am Logitech Rally-Table-Hub:
  • Der Meetingraum-PC wird per USB 3.0 am Logitech Rally-Table-Hub angeschlossen. Optional können 1-2 HDMI-Ausgänge des Meetingraum-PCs mit den HDMI-Eingängen des Logitech Rally-Table-Hubs verbunden werden.
  • Die anliegenden HDMI-Signale werden vom Logitech Rally-Display-Hub zu den Bildschirmen / Projektoren verbunden.
• Anschluss des Meetingraum-PCs am Logitech Rally-Display-Hub:
  • Der Meetingraum-PC wird per USB 3.0 am Logitech Rally-Display-Hub angeschlossen.
  • Die Videoausgabe des Meetingraum-PCs zu den Bildschirmen / Projektoren erfolgt direkt, d.h. ohne Anschluss an einen der Hubs.
• Für beide Anschlussvarianten zutreffend:
  • Die Logitech Rally-Kamera und die Logitech Rally-Lautsprecher werden am Logitech Rally-Display-Hub angeschlossen.
  • Die Logitech Rally-Tischmikrofone werden am Logitech Rally-Table-Hub angeschlossen.

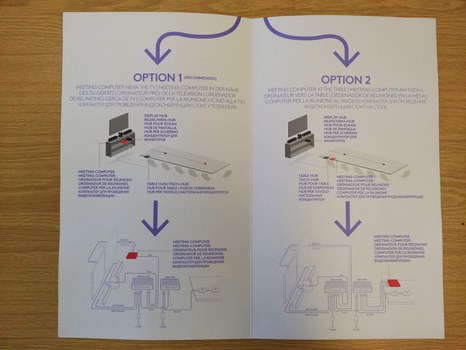

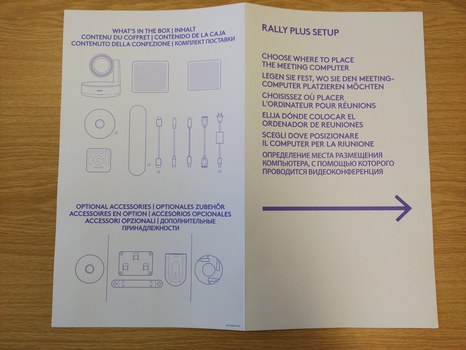

Der Aufbau ist einfach und schnell durchzuführen. Die beiliegende Anleitung ist sehr gut aufgebaut und selbsterklärend.

Die Logitech Rally-Kamera kann auch auf dem Kopf stehend montiert werden. Dies erkennt die Logitech Rally-Kamera beim Start bzw. beim Beenden des Standbys automatisch und sendet das Bild entsprechend gedreht.

Sobald der Meetingraum-PC per USB angeschlossen wird, fallen die HDMI-Signale wenige Sekunden aus. Daher ist es günstig zunächst den Meetingraum-PC per USB zu verbinden und anschließend die HDMI-Verbindungen vorzunehmen.

Test

Testzeitraum: März 2019

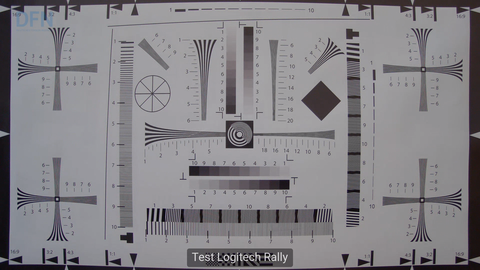

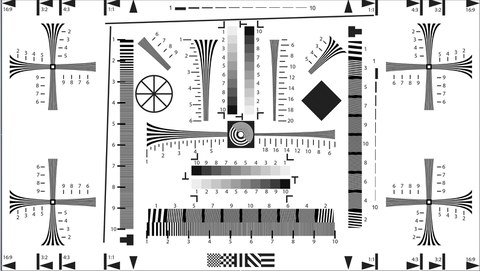

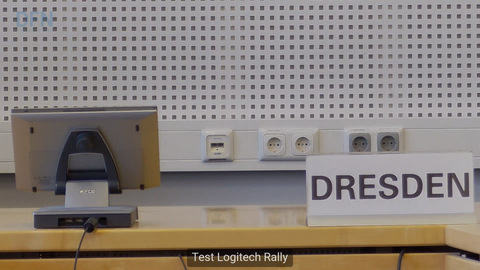

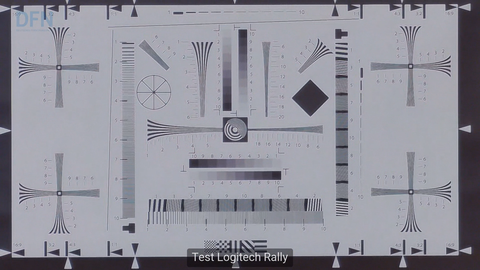

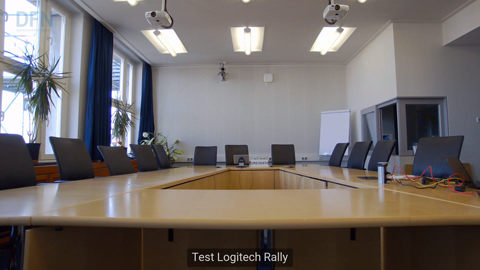

Kontrast und optische Auflösung

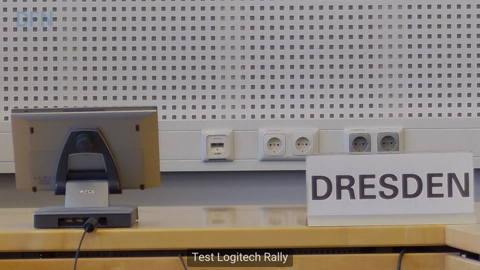

• Vertikal: ca. 800 im Weitwinkelbereich, ca. 700 im Telebereich
• Horizontal: ca. 800 im Weitwinkelbereich, ca. 700 im Telebereich
• Diagonal: < 1000 im Weitwinkelbereich, ca. 700 im Telebereich
• Keine Stufenbildung, leichte tonnenförmige Verzeichnung im Weitwinkelbereich, leichter Blaustich im Telebereich
• Insgesamt ganzflächig gutes Bild

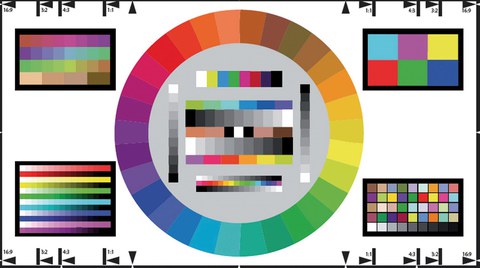

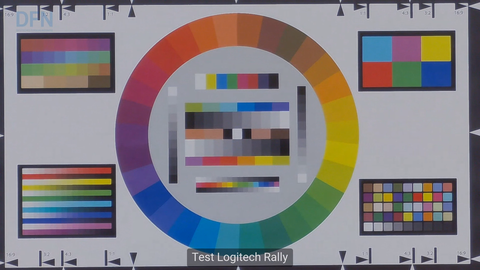

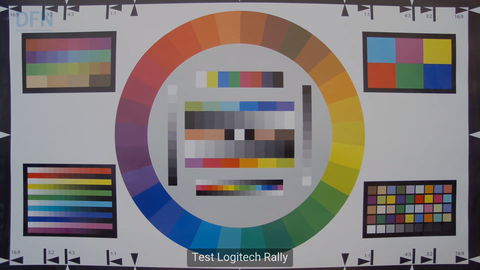

Farbwiedergabe

• Farbwiedergabe sehr gut
• Kein Verschwimmen der Farbkeile

Start / Stromverbrauch

Die Logitech Rally Plus benötigt vom Einschalten bis zur Herstellung der Betriebsbereitschaft 55 Sekunden. Aus dem Standby sind es 3 Sekunden. Der typische Stromverbrauch aller Komponenten liegt bei ca. 30 W. Eine Ausschaltmöglichkeit ist nicht vorhanden, das Gerät kann nur vom Strom genommen werden.

Bedienung

Die Bedienung der Logitech Rally Plus erfolgt mit der mitgelieferten Fernbedienung. Diese ist gut aufgebaut und sehr intuitiv nutzbar. Es wird keine direkte Sichtverbindung zum Empfangsteil in der Logitech Rally-Kamera benötigt. Bis zu 5 Fernbedienungen können mit einer Logitech Rally Plus gekoppelt werden. Die Steuerung der Logitech Rally-Kamera erfolgt auf der Fernbedienung durch einen Pan-Tilt-Bereich (links-rechts, oben-unten) und einen Zoomregler. Die Bewegung der Logitech Rally-Kamera erfolgt etwas langsam, ist dadurch aber angenehm und gut steuerbar. Die Bewegungsgeräusche sind hinreichend leise.

Außerdem sind bis zu 2 Kamera-Presets und eine Home-Position definierbar. Die Kamera-Presets werden durch mindestens 3 Sekunden langes Drücken der entsprechenden Preset-Taste gespeichert und sind durch kurzes Drücken der selben Taste abrufbar. Die Home-Position wird mittels mindestens 10 Sekunden langem Drücken der Home-Taste gesetzt und ist ebenfalls durch kurzes Drücken der Home-Taste abrufbar bzw. wird nach dem Standby etc. automatisch angefahren.

Weitere Tasten sind der übliche Lautstärkeregler und eine Mute-Taste für die Logitech Rally-Tischmikrofone. Die Logitech Rally-Tischmikrofone zeigen den Mute-Status durch ein rotes Licht an und besitzen ebenfalls jeweils eine Mute-Taste.

Die beiden Tasten zur Rufannahme und Beendigung eines Rufes funktionieren nur mit kompatiblen Anwendungen. Pexip (DFNconf) zählt leider nicht dazu, bei z.B. Skype for Business funktionieren die Tasten.

Die letzte Taste der Fernbedienung ermöglicht die Bluetooth-Kopplung der Logitech Rally Plus. Dazu muss die Taste solange gedrückt werden, bis die Logitech Rally-Tischmikrofone blau blinken. Nun ist die Logitech Rally Plus per Bluetooth sichtbar und als Audiogerät koppelbar. Die Reichweite der Bluetooth-Kopplung ist mehr als ausreichend. Leider ist die Nutzung der Logitech Rally Plus über die Bluetooth-Kopplung ebenfalls nur mit kompatiblen Anwendungen möglich, d.h. Pexip (DFNconf) kann die Logitech Rally Plus nicht auf diesem Wege verwenden.

Die Logitech Rally Plus begibt sich bereits nach 5 Sekunden ohne Nutzung in den Standby. Eine Einstellmöglichkeit einer längeren Wartezeit ist nicht vorgesehen.

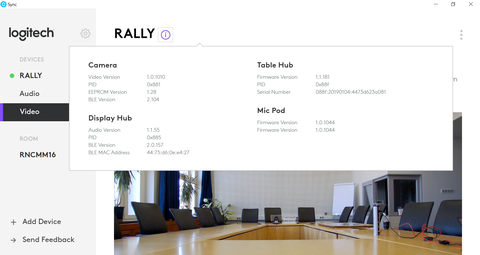

Von den bereitgestellten Softwaretools lässt sich Logitech Sync am besten nutzen. Es werden die Firmware-Versionen aller einzelnen Komponenten angezeigt und im Bedarfsfall auch auf den neuesten Stand gebracht. Außerdem ist ein Audio-/Videotest mit dieser Software möglich. Die weitere Software zur Kameraeinstellung kann die Logitech Rally-Kamera steuern, d.h. die PTZ-Funktionen auslösen. Leider ist dies durch die Vertauschung von links/rechts und dem verzögerten Reagieren der Kamera nur schwer möglich. Außerdem sind noch weitere Einstellungen zum Videobild möglich (Helligkeit, Kontrast, Autofokus/Fokus, Farbintensität, Weißabgleich).

Video

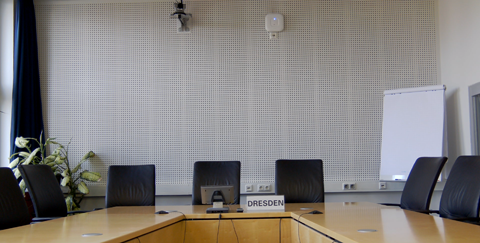

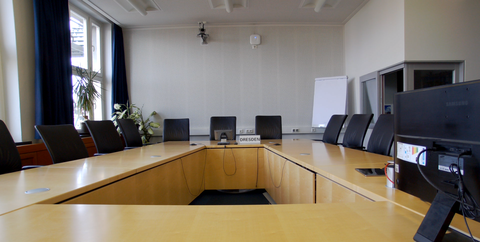

Für 4K-Auflösungen wird zwingend USB 3.0 und Windows 8.1, Windows 10 oder MacOS X ab 10.10 benötigt. Ein Testbild zum 4K-Test der Logitech Rally-Kamera ist in Abbildung 13 zu sehen.

Audio

Die Reichweite der Logitech Rally-Tischmikrofone konnte im Test auf maximal 5-6 m bestimmt werden. Ab einem Abstand von 4 m nimmt der übertragene Raumanteil im Audio merklich zu, es bleibt aber alles gut verständlich. Offiziell beträgt die Reichweite 4,5 m.

Einschränkungen bei gleichzeitigem Empfang und Übertragung von Audio traten nicht auf.

Client-Test

Die Logitech Rally Plus konnte mit allen getesteten Clients (Pexip, Adobe Connect, Browsernutzung mittels WebRTC, Polycom Desktop, Skype, Skype for Business) und unter allen getesteten Betriebssystemen (Windows 7, Windows 10, MacOS, Ubuntu) uneingeschränkt verwendet werden.

Ein Qualitätstest unter Windows 7 für Audio und Video wurde mit sehr gut eingeschätzt.

Szenarien

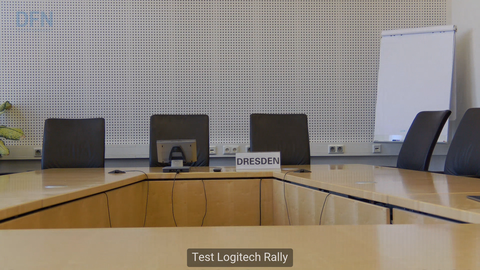

Testbilder

Fazit

Die Logitech Rally Plus erreicht durch ihren komponentenbasierten Aufbau und die Erweiterungsmöglichkeit auf bis zu 7 Logitech Rally-Tischmikrofone neue Teilnehmergrößen für PC-basierte Video- und Webkonferenzen. Von Huddle-Rooms kann man bei dieser Größenordnung (bis zu 46 Teilnehmer) nicht mehr sprechen. Durch die sehr gute Audio- und Videoqualität und die einfache Bedienbarkeit überzeugt die Logitech Rally Plus auch im praktischen Einsatz und ist durch den PC-basierten Ansatz universell für ein breites Spektrum an Videokonferenz-Clients nutzbar.
