Modul 4 - Mikrowellensysteme - Funktionsweise
Die Aufnahmetechnik im Bereich der Mikrowellensysteme unterscheidet sich grundlegend von anderen in der Fernerkundung verwendeten Systemen.
Im Mikrowellenbereich dienen Antennen zur Aussendung und zur Sammlung der von der Erdoberfläche reflektierten Strahlung und besitzen damit dieselbe Funktion wie Linsen im optischen Wellenlängenbereich.
Die Abtastung kann mechanisch durch Schwenken der Antenne oder elektronisch durch relative Phasenverschiebung einzelner Antennenbereiche erfolgen.
Neben der vom optisch-mechanischen Abtaster her bekannten zeilenweisen Abtastung wird manchmal eine konische Abtastung verwendet.

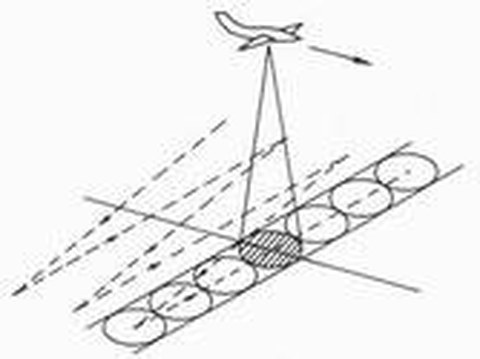

Modul4-003Abb. 4-3: zeilenweise und konische Abtastung mit Mikrowellensystemen (aus Kraus, 1988)
Im Vergleich zum optischen Spektralbereich ist das erreichbare geometrische Auflösungsvermögen bei Mikrowellensystemen aufgrund der großen Wellenlänge bei einer realistischen Antennengröße bedeutend schlechter.
