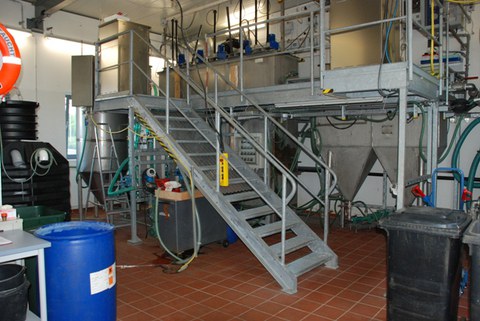

Halbtechnische Versuchsanlage (HTVA)
Der Aufbau der Halbtechnischen Versuchsanlage (HTVA) wurde durch Mittel der Deutschen Bundesstiftung Umwelt nach der hochwasserbedingten Zerstörung der Versuchsanlage im Jahr 2002 unterstützt (DBU 20902).
Arbeitsprinzip
Konventionelles Belebtschlammverfahren mit variabler Betriebsführung

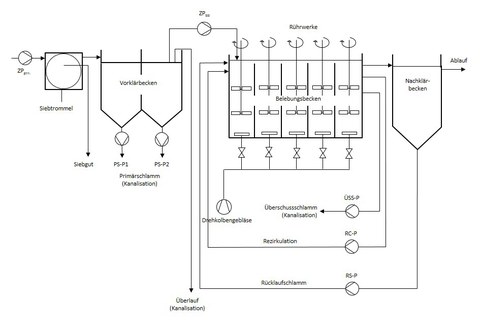

Verfahrensschema
Abwasserbeschaffenheit
Kommunales Abwasser aus dem Zufluss der Kläranlage Dresden-Kaditz nach mechanischer Vorbehandlung in Grobrechen, Feinrechen und Sandfang
Mechanische Behandlungsstufe

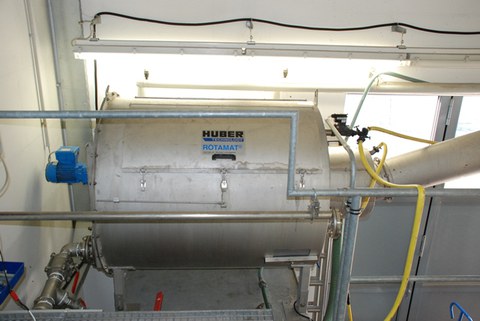

- Spaltsieb (Rotamat Ro 13, Spaltweite: 0,5 mm, Hans Huber AG)
- Vorklärbecken (Nutzvolumen: 1,6 m³ )
Biologische Behandlungsstufe
Belebungsbecken (Nutzvolumen: 6,1 m³) mit der Möglichkeit zur variablen Partitionierung in bis zu 5 Beckenteile, die jeweils mit Belüfter, Sauerstoffregelung und Rührwerk ausgerüstet sind.
Wahlweise Luftversorgung über
- zwei Kompressoren Rietschle D63B2P (Luftvolumenstrom: 2·120 l/min)
- Kompressor BABATZ-BL750 (Luftvolumenstrom: 750 l/min)
- Drehkolbengebläse Aerzener GM S3 (Luftvolumenstrom: 100 m³/h)
Nachklärbecken
Dortmundbrunnen (Nutzvolumen: 1,6 m³)
Vorklärbecken

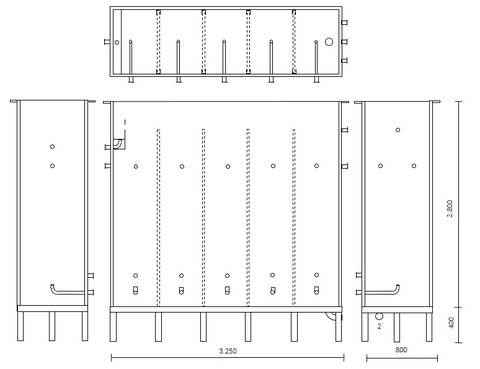

Belebungsbecken

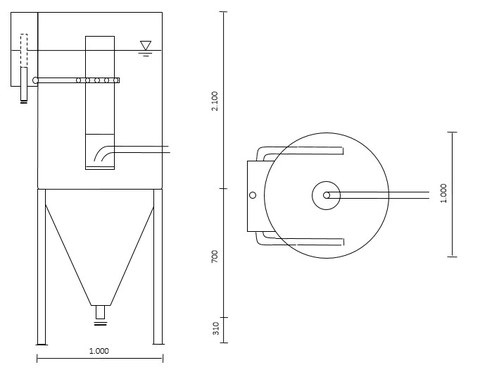

Nachklärbecken
Prozessleitsystem
- SPS: SIEMENS S7
- PLS: SCADA V10 (wks Automation GmbH)
