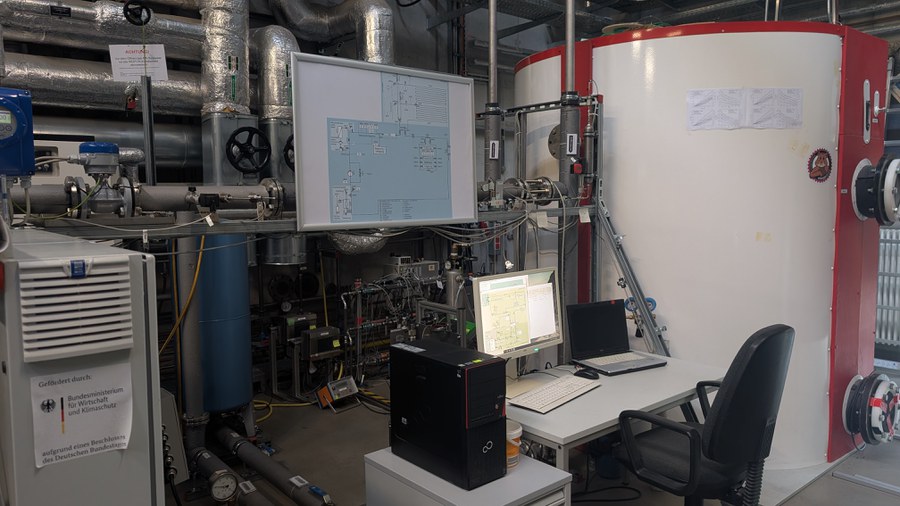

R83 - Entgasung und Diffusion
Ansprechpersonen
Dipl.-Ing. Max Müller
Mit Unterstützung von
IMI Hydronic Engineering Switzerland AG, WILO AG, Reflex GmbH & Co. KG
Anwendungsgebiete
- Prüfung von Entgasern nach VDI 4708: Blatt 2 (Prüfaufbau 1 und 2 möglich)
- Vermessung der Diffusionsdichtigkeit von z. B. Kunststoffbauteilen und -rohrleitungen
- Test von Komponenten mit definierten Anteilen freier Gase im Medium
Entgasertests nach VDI 4708-2
- Gütegrad der Entgasung bezogen auf N2 und O2
- Entgaservolumenstromen-bezogener N2 bzw. O2-Abbau
- Entgaserdurchsatz-bezogener N2 bzw. O2-Abbau
- Sauerstoffabbau in einem Entgaserzyklus
| Einstellbereich der Betriebsparameter am Entgaseranschluss | |
|---|---|
| Druck am Entgaserprüfling | 2,5 barabs - 5 barabs |
| Temperaturbereich | 5 – 60 °C |
| Volumenstrom | 0,72 – 2,2 m³/h |
Kurzüberblick Entgasertest nach VDI 4708-2
Besonderheiten
- Rohrleitungsspeicher aus nichtrostendem Stahl
(marginales Potential Sauerstoffabbau) - Begasungsstrecke zur Einstellung des Gehalts an gelösten Gasen
(technische Luft bestehend aus Sticksoff und Sauerstoff) - Sauerstoffmesstechnik zur Inline-Messung
- Entnahme von Flüssigkeitsproben zur Bestimmung des Gesamtgasgehalts "Gase in Flüssigkeiten"
- Temperierung mittels Unichiller
- Heizleistung 20 kW
- Kühlleistung 12,5 bis 30 kW
- Wärmeträgermedium: Wasser
