Temperatursen­sitives Farbmesssystem (TSP)

• Kamera: PCO-1600 14bit s-w, Bildauflösung 1600x1200Pixel
• Objektive: Nikon Nikor f=35mm/1.4 bis f=85mm/1.3
• LED-Beleuchtungssystem mit Individualregelung der Beleuchtungsstärke (proLED-Streifen oder als Gesamtfeld)
• Langpassfilter für Kamera /Bandpassfilter für LED
• TSP (Innssi Inc.): Arbeitstemperaturbereich 20-90°C

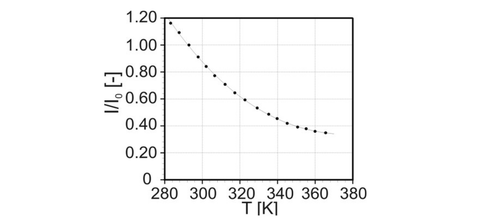

• Kalibriersystem für TSP-Farben

Anwendungsbeispiel:

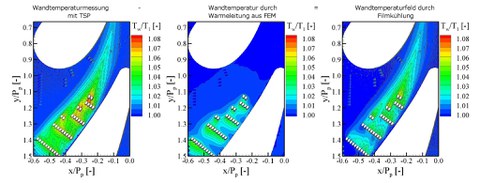

Messung der Filmkühleffektivität auf der Seitenwand von gekühlten Turbinenschaufelgittern

Quelle:
Martin Kunze
Experimental Investigations of Platform Film-Cooling in Highly-Loaded Turbine Vanes
(Dissertation, Technische Universität Dresden, 2013)
veröffentlicht bei TUDpress 2013, Band 4 der Schriftenreihe aus dem Institut für Strömungsmechanik, Dresden, ISBN: 978-3-944331-36-2, 2013
