Modul 7 - Von der Aufzeichnung zur Anwendung - Bildverarbei­tung - Analoge Bildverarbei­tung

Bildverarbeitung kann stets als Transformation eines Eingabebildes in ein Ausgabebild verstanden werden. Durch die analoge Bildverarbeitung können sowohl die geometrischen als auch die radiometrischen Eigenschaften eines Bildes verändert werden.
Für die Luftbildinterpretation, die in der Fernerkundung die Hauptrolle spielt, sind die radiometrischen Eigenschaften von größerer Bedeutung. Die geometrischen Eigenschaften, also die geometrische Genauigkeit der erkennbaren Objekte spielen nur eine untergeordnete Rolle. Daher werden sie im Folgenden nicht näher berücksichtigt. Die Bildwiedergabe der aufgenommenen Objekte mit fotografischen Bildern lässt sich auf vielfältige Art und Weise beeinflussen.

Bei Schwarz-Weiß-Kopien ist es möglich den Kontrast so zu verändern, dass die Bilder schärfer oder unschärfer werden. Enthalten Bilder einen starken Helligkeitsabfall, d.h. große Flächen stärkerer Schwärze, so sind Verfahren möglich, welche die so entstandene Kontrastminderung beheben. Dabei werden Negative so kopiert, dass Positive entstehen. Die Positivbelichtung der einzelnen Bildbereiche wird dabei genau gesteuert, so dass Negativbereiche mit geringerer Schwärzung wenig, Bereiche stärkerer Schwärzung vermehrt belichtet werden. Damit wird die Schwärzung über die gesamte Bildfläche ausgeglichen, die Schwärzungsunterschiede im Detail bleiben jedoch erhalten.

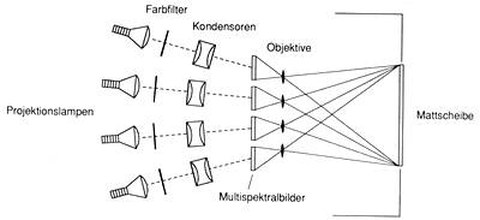

Multispektralbilder können durch die additive Farbmischung in einem Farbmischprojektor verarbeitet werden. Dabei werden geometrisch deckungsgleiche Bilder, die mit Multispektralkameras aufgenommen wurden, unter Verwendung von verschiedenfarbigem Licht auf eine Mattscheibe projiziert, so dass ein Farbbild entsteht. Die Lichtfarben und Beleuchtungsstärken der einzelnen Bilder sind variierbar, so dass das Mischbild die für den Interpretationszweck günstigste Farbkombination erhält.

Ursprünglicher Bild-Link

All diese Verfahren werden jedoch immer mehr durch digitale Verfahren verdrängt, da diese stetig flexibler, schneller, preiswerter und leistungsfähiger werden.
