Festigkeitsla­bor am Standort Johannstadt

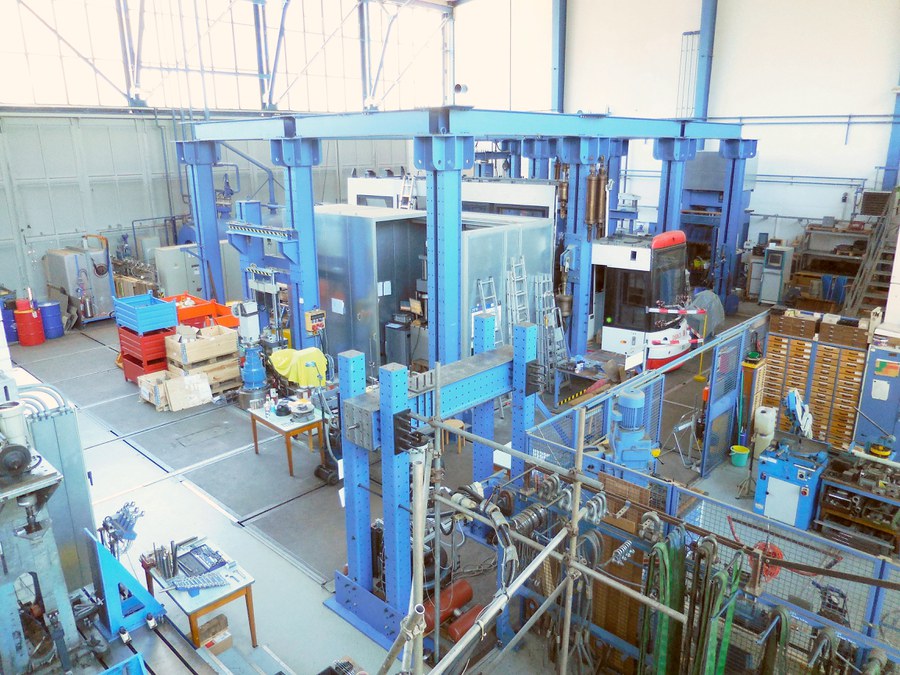

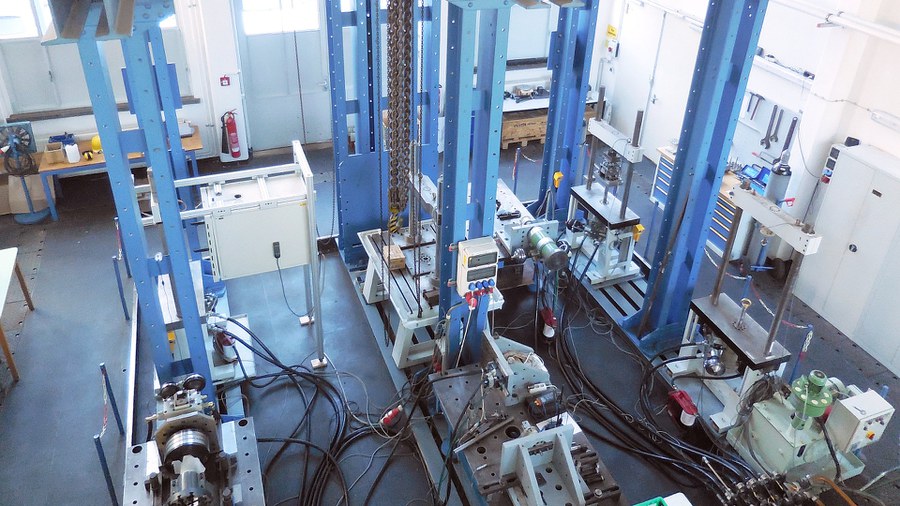

Servohydraulische Prüfanlage

• kontinuierlich erweitertes Prüflabor seit 1976
• Hydraulikversorgung in zwei Laboren von 160 l/min und 350 l/min bei 280 bar
• 32 Regelkreise "Labtronic 8800"
• Alle Regelkreise können für mehrkomponentige Prüfungen miteinander verknüpft betrieben werden
• Nennkräfte/Nennmomente: 7 kN bis 160 kN, 2 kNm bis 16 kNm

• Spannrost für statische Kräfte bis 1,2 MN
• Prüfgerüst für statische Kräfte bis 500 kN
• Zug-Druck-Prüfmaschinen bis 1 MN

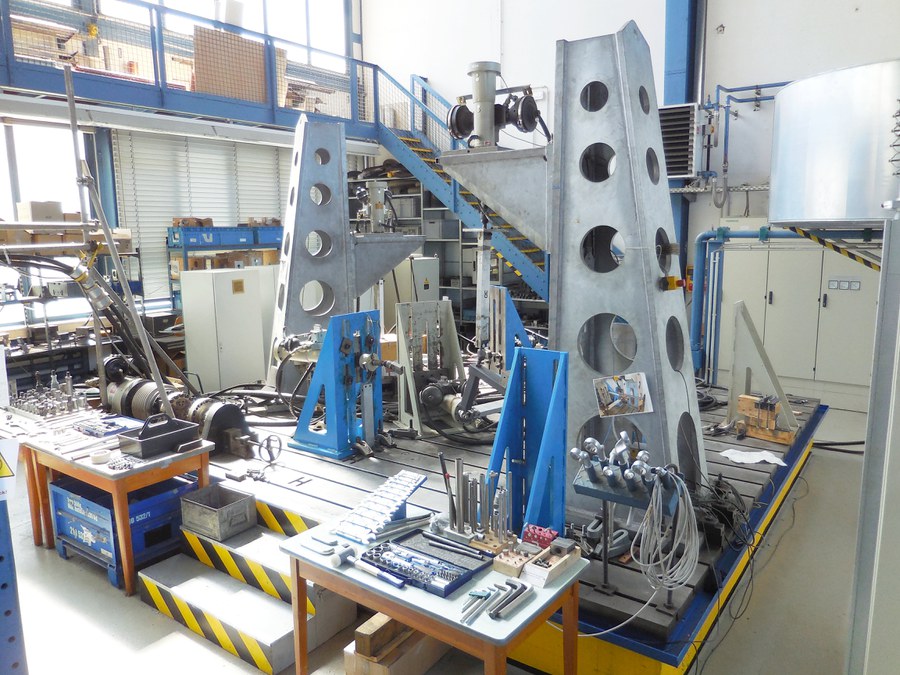

• elastisch aufgestelltes Spannfeld
• 4,5 x 5,0 m; Masse  55 t für mehrkomponentige Bauteilversuche
• z. Zt. 10 Regelkreise Labtronic 8800
• Möglichkeit der Nachbildung von Leistungsdichtespektren mit dem System "Dactron"

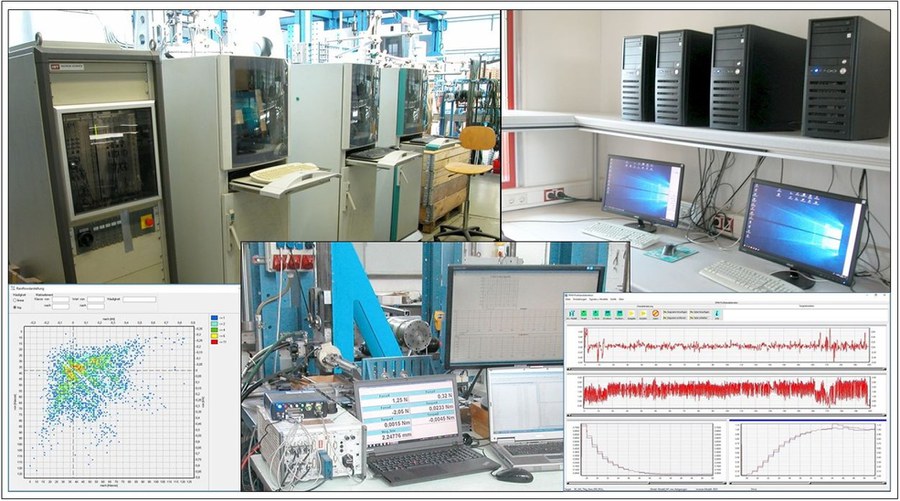

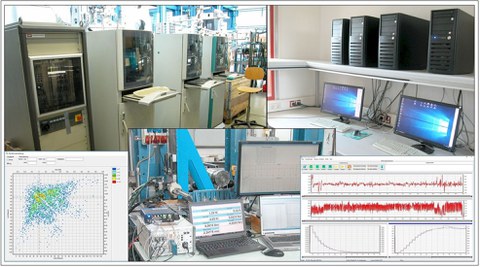

Softwareaussstattung des Labors

• RS Console zur Reglerkonfiguration
• RS Labsite incl. RS Block, RS Replay, RS Sweep, RS Peak zur Durchführung beliebiger Prüfprogramme
• RS TWR zur Rekonstruktion von Belastungs-Zeit-Verläufen auf den Prüfständen
• RS MePar zur dynamischen Bauteilcharakterisierung
• Messwerterfassungssoftware für HBM Messverstärker Catman 3.0 (HBM) und Beam 3.7 (AMS)

Messwerterfassung/-bearbeitung

• digitales Messverstärkersystem DMC+ (HBM), bis zu 30 Kanäle parallel mit max. 9.6 kHz Abtastrate, auch zur mobilen Messung geeignet
• digitales Messverstärkersystem MGC (HBM) mit 6 Kanälen
• MAS Micro Box (Swift)  mit 4 bzw. 6 Kanälen zur Direktklassierung mit Master-Slave-Funktion
• Vielstellenmessverstärker für quasistatische Messungen UPM-100 (HBM)
• Laserextensometer P-2S-50 / 400 Hz / Klasse 0.5
• 8-Kanal-Universalmessverstärker IMC CS-7008 incl. Online-Famos
• 8-Kanal-Universalmessverstärker IMC CRONOSflex incl. Online-Famos

Oberflächenrißerkennung/-prüfung

• Fernmikroskop Questar QM-100 (Questar), Auflösung 1.1 µm bei 150 mm Abstand
• AC Potentialsonde (MATALECT)
• DC Potentialsonde (HP)
