Lebensdaueruntersuchungen an Rollenprofilschienenführungen der Baugröße 125

Laufzeit:	seit 10/2004
Finanzierung:	Industrie
Bearbeiter:	Dipl.-Ing. Lars Neidhardt

Zielstellung

Profilschienenführungen (PSF) wurden bisher größtenteils für die lineare Führung von Baugruppen in Werkzeugmaschinen und Automatisierungseinrichtungen eingesetzt. Zurzeit ist allerdings auch die vermehrte Verwendung von PSF als Stößelführung an Umformmaschinen festzustellen. Im Vergleich zu den dort bisher meist verwendeten Gleitführungen sind bei Versatz und Kippung des Pressenstößels Verbesserungen infolge der Spielfreiheit von PSF zu erwarten. Der Einsatz als Pressenstößelführung stellt jedoch neue Anforderungen an diese Führungselemente. Sie bestehen einerseits in einem Weg, der zu klein ist, um die Wälzkörper komplett umlaufen zu lassen und andererseits in der stoßartigen Belastung, die praktisch immer am gleichen Ort des Stößelhubes einsetzt. Weiterhin sind die auftretenden Lasten in der Regel höher als in den bisherigen Einsatzgebieten von PSF. Ziel des Projektes ist es, einen Stoßfaktor für den Einsatz von PSF in der Baugröße 125 zu ermitteln, um deren Dimensionierung nach der Lebensdauer unter den Bedingungen als Pressenstößelführung zu ermöglichen.

Lösungsweg

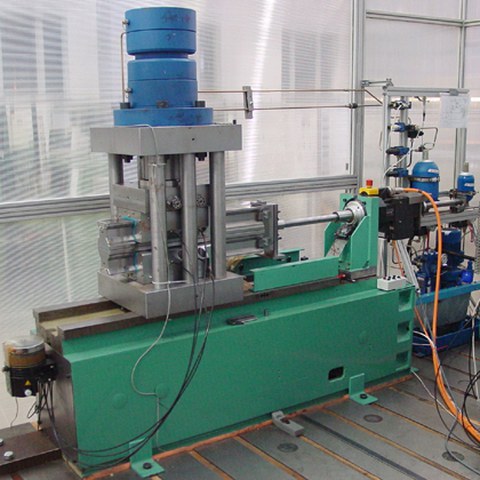

Durchführung von Lebensdauerversuchen mit einer pressentypischen, stoßartigen Belastung. Auswertung der mit Ausfall der einzelnen Prüflinge ermittelten Laufwerte. Berechnung eines Stoßfaktors für die Dimensionierung von PSF der Baugröße 125 nach der Lebensdauer.
