Transsonischer Turbinen Gitterwindkanal (TTGWK)

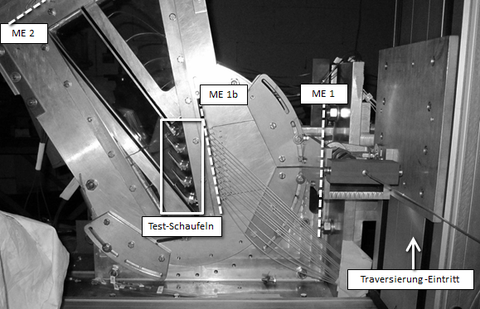

Aufbau der Testsektion:

• Kanalhöhe 10 oder 6mm
• 4 Gitterteilungen
• Zuströmwinkel einstellbar (±20°)
• Abströmleiteinrichtungen separat verstellbar
• Zugang für optische Messverfahren

eigenschaften:

• Hochdruckströmung bis ~3bar
• Zuströmmachzahl ~0.25 (Re~5e5)
• Abströmmachzahl bis ~1.2 (Re~1e6)

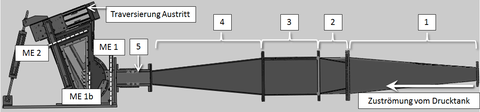

Bauteile:

(1) Diffusor auf einen Durchmesser von 105.3mm auf 310mm
(2) Übergangsstück von rundem auf eckigen Querschnitt
(3) Beruhigungskammer mit einem Querschnitt 310mm x 310mm
(4) große Düse auf einen Querschnitt von 108mm x 108mm
(5) kleine Düse auf einen Querschnitt von 10 bzw. 6mm x 108mm
Gitterkasten mit einem Zuströmquerschnitt von 10 bzw. 6mm x 128.8 mm bei 0° Inzidenz
