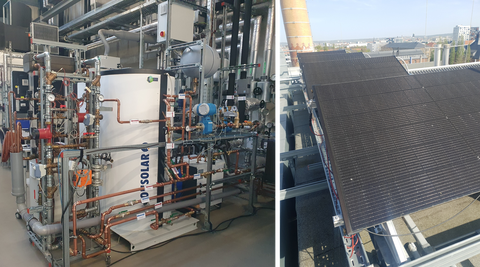

R33 - PVT-Wärmepumpe

© GEWV

Ansprechpersonen

Dipl.-Ing. Maximilian Beyer
Dipl.-Ing. Elisabeth Wudenka

Mit Unterstützung von

Kommission Umwelt der TU Dresden
Consolar Solare Energiesysteme GmbH
M-TEC GmbH

Anwendungsgebiete

• Lehre Regenerative Energiesysteme

  • Ertragsvergleich PVT mit reiner PV und Solarthermie

  • Funktionsweise und Effizienzbewertung der WP

  • WP-Betrieb und Einfluss auf PV-Eigenverbrauch

  • Vermittlung von Komponenten-Auslegung

  • Regelungsoptimierung

  • Modellbildung

• Öffentliche Führungen

Leistungsdaten

• PVT-Kollektoren
  • Typ: SOLINK 410 MH (4 Stück)
  • Hersteller: Consolar Solare Energiesysteme GmbH
  • STC-Leistung Modul: 410 W_p,el
  • Aufstellung: Inklinationswinkel: 25°, Azimutwinkel: -4,81° (SSO)

• Wärmepumpe

  • Typ: WPS26-AK-PVT (elektrisch angetriebene Kompressionswärmepumpe)

  • Hersteller: M-TEC GmbH

  • Leistungsbereich bei B0/W35: 3-6,5 kW

  • mit zusätzlicher Kühlfunktion

  • Kältemittel-Typ: R410a
• Warmwasserspeicher
  • Typ: SOLUS II 560 DL
  • Hersteller: Consolar Solare Energiesysteme GmbH
  • Inhalt Speicher: 550 l
  • Inhalt Trinkwarmwasser-Wärmeübertrager: 7,1 l
  • Besonderheit: schräg ausgeführte Anschlüsse zur Minimierung der Wärmeverluste

• Hydraulisches Modul

  • zeitlich steuerbare thermische Senke

  • Abbildung des Heizungs- und Trinkwasserwärmebedarfs eines Wohnhauses mithilfe variabler Lastgänge
