MORPACK - Überblick

2 verfügbare Reduktionsmethoden: Guyan-Reduktion und Component-Mode-Synthesis (CMS), z.B. in ANSYS
keine ausführliche Validierung
keine Rückmeldung an den Benutzer
keine Automatisierbarkeit

durch fortgeschrittene Reduktionsmethoden qualitativ besser reduzierte sowie kleinere Modelle als mit Standardverfahren
Reduktionsqualität unabhängig von der Wahl der Master-Knoten
effizientes Datenhandling
große Auswahl an Methoden und Einstellungen für erfahrene Nutzer
in zahlreichen Tests optimierte Standardeinstellungen für Einsteiger

modulares Konzept für individuelle Lösungen

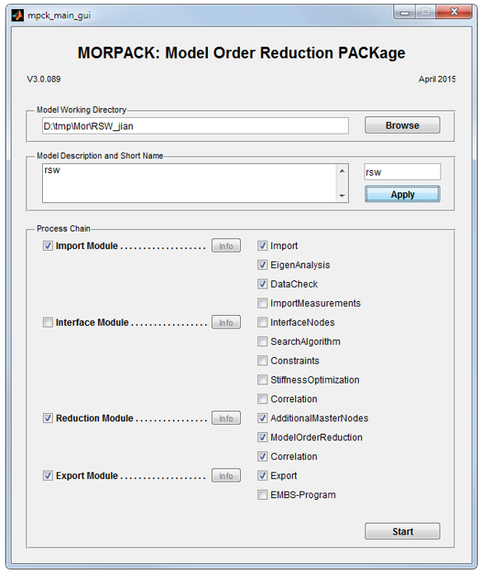

implementiert in MATLAB mit komfortabler GUI sowie Batch-Modus
interaktive Hilfe und Benutzerrückmeldung inkl. Plausibilitätskontrolle
Modelle mit einem Freiheitsgrad größer 1 Mio. können auf herkömmlichen Desktop-PCs verarbeitet werden
für größere Modelle besteht die Möglichkeit Out-of-Core Bibliotheken zu nutzen

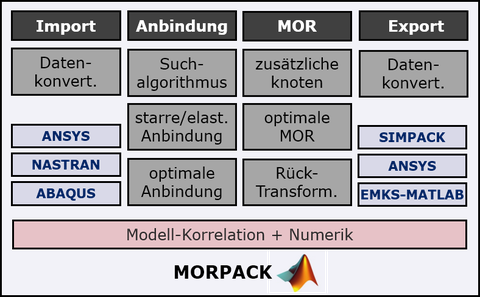

Import-Modul: Schnittstellen für verschiedene Softwarepakete verfügbar (ABAQUS, ANSYS, NASTRAN und SIMPACK) sowie Einlesen von Messdaten aus experimentellen Modalanalysen
Anbindungs-Modul: automatische Definition von Anbindungen (starr/elastisch) Zusatzknoten-Modul: automatische und optimale Auswahl zusätzlicher Master-Knoten (für Korrelation und Reduktion)
Zusatzknoten-Modul: automatische und optimale Auswahl zusätzlicher Master-Knoten (für Korrelation und Reduktion)
Reduktions-Modul: zahlreiche kombinierte Reduktionsmethoden zur Erstellung von Minimalmodellen (inkl. Rück-Transformation sowie Generierung von Zusatzmoden)
Korrelations-Modul: zahlreiche Korrelationsmethoden zur Überprüfung der Anbindungsdefinition sowie der Reduktionsqualität (basierend auf modalen Daten, Übertragungsfunktionen und Systemmatrizen)
Export-Modul: Modellexport nach SIMPACK, ANSYS und NASTRAN
EMKS-Modul: einfacher räumlicher EMKS-Algorithmus in MATLAB zur Validierung von elastischen Körpern und Berücksichtigung von Randbedingungen im Einbauzustand (EMKS-Verbund)
