I/O-Analyse von Big-Data-Frameworks

Ziel: Grafische Analyse von proprietären Performance-Logs des Hadoop-Frameworks

• Instrumentiertes Hadoop-Framework generiert HDFS Performance-Logs
• Logs werden mittels Python in das OTF2-Dateiformat konvertiert
• Die Software Vampir stellt zeitliche Entwicklung von Metriken (z.B. Auslastung oder gesendete/empfangene Daten) grafisch dar

© H. Brunst

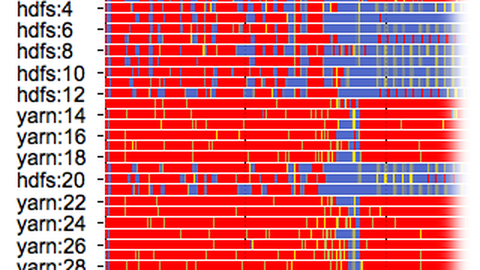

Auslastung von HDFS I/O-Server-Komponenten

Darstellung aller durchgeführten I/O-Operationen (Lese- und Schreibzugriffe) der HDFS Server-Komponenten. Hier stehen Zeitpunkt und Ort der I/O-Operationen im Zentrum der Auswertung. Rote und blaue Bereiche signalisieren eine hohe bzw. niedrige I/O-Aktivität.

© H. Brunst

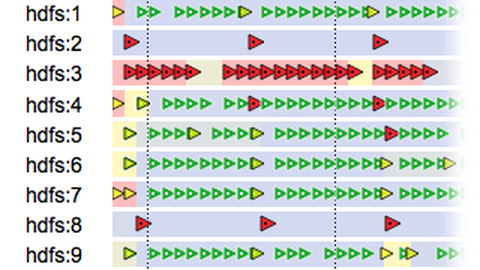

Operationen von HDFS I/O-Server-Komponenten

Die Verteilung der Lese- und Schreiboperationen über die vorliegende Server-Infrastruktur wird detailliert dargestellt. Der hier gezeigte Fall fasst alle Zugriffe in einer Sekunde zu einem dreieckigen Datenpunkt zusammen. Der Typ der Operation ist farblich gekennzeichnet (grün = lesen, rot = schreiben, gelb = lesen und schreiben).

© H. Brunst

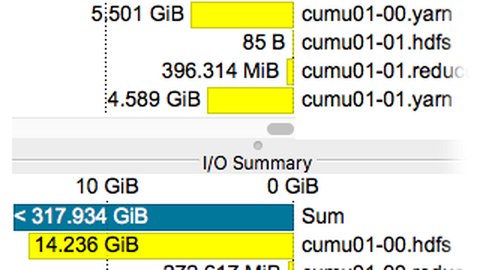

I/O-Verarbeitungsstatis­tik je File-System-Komponente

Basierend auf den konvertieren Rohdaten berechnet Vampir statistische Profile für den jeweils ausgewählten Zeitabschnitt. Es stehen folgende Metriken zur Verfügung: I/O-Bandbreite, Transaktionsdauer und verarbeitete Datenmenge. Mittelwert oder Summe aller Transaktionen werden bestimmt und pro Server-Komponente aufgelöst. Die Gegenüberstellung von Lese- und Schreibzugriffen ist möglich.

© H. Brunst

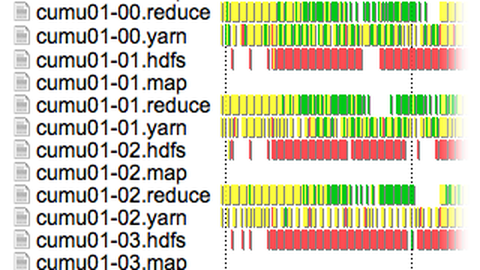

Operationshistorie aller Datei-Ressourcen

Darstellung von I/O-Zugriffen über der Zeit aus der Sicht der verwendeten Ressource. Beispielsweise können die Lese- und Schreib-Operationen auf eine bestimmte Datei dargestellt werden. Dabei spielt es keine Rolle wer diese Operationen durchführt.

Programmier-Frameworks im Big-Data-Kontext wie z.B. Hadoop, Flink oder Spark bringen mitunter ihre eigene virtuelle, verteilte Dateisystem-Infrastruktur. Im Kontext von Big-Data-Anwendungen wird diese Infrastruktur als gegeben und performant angenommen. Dabei ist i.d.R. wenig darüber bekannt, wie gut die darunter liegende I/O-Infrastruktur tatsächlich genutzt und ausgelastet wird. Vorhandene Werkzeuge zur I/O-Leistungsbewertung wie z.B. Darshan zeigen hier bestenfalls die Systemsicht. Eine Abbildung der Leistungsdaten auf Prozesse des Frameworks geschieht nicht. Am Zuse-Institut Berlin (ZIB) untersucht Herr Robert Schmidtke in seiner Forschungsarbeit das I/O-Verhalten von Big-Data-Analyse-Frameworks. Die Fallstudie zeigt, wie umfangreiche proprietäre I/O-Performance-Messdaten mit geringem Aufwand in das standardisierte Dateiformat OTF2 gebracht werden können, um sie mit dem Analyse-Werkzeug Vampir grafisch auszuwerten. Weiterlesen (englisch)

Kontakt

• Vampir Performance-Visualisierung, Koordination
  Dr. Holger Brunst, ZIH
• OTF2-Dateiformat Python-API und Datenkonvertierung
  Sebastian Oeste, ZIH
• HDFS Instrumentierung, Messung und Datenkonvertierung
  Robert Schmidtke, ZIB
