Das Widerstandspunktschweißen

Das Widerstandspunktschweißen zählt zu der Gruppe der konduktiven Widerstandspressschweißverfahren. Wegen der geringen Ansprüche an die Vorbereitung der Fügestellen und der hohen Produktivität wird das Verfahren vielfach zum Schweißen von dünnen Blechen eingesetzt. In der Automobilindustrie werden hauptsächlich 2 bzw. 3 Blechverbindungen aus Stahl geschweißt. Mit dem anhaltenden Trend zum Leichtbau rücken zunehmend immer neue hochfeste Stahllegierungen, Leichtmetalle, insbesondere Aluminiumlegierungen aber auch Mischverbindungen aus Stahl- und Aluminiumlegierungen in den Fokus. Dies stellt das Verfahren im Hinblick auf Prozessstabilität und Produktivität vor neue Herausforderungen.

Das Widerstandspunktschweißen erfolgt durch wassergekühlte Elektroden, die mit einer definierten Kraft auf die Bleche gepresst und von einem Schweißstrom durchflossen werden. Üblicherweise wird der Schweißstrom als 50 Hz Wechselstrom oder über einen Mittelfrequenz-Inverter als Gleichstrom in das System eingebracht. Der Stromfluss kann in mehreren Impulsen erfolgen. An der Kontaktstelle der Bleche entsteht ein linsenförmiger Schweißpunkt (siehe Abbildung 1).

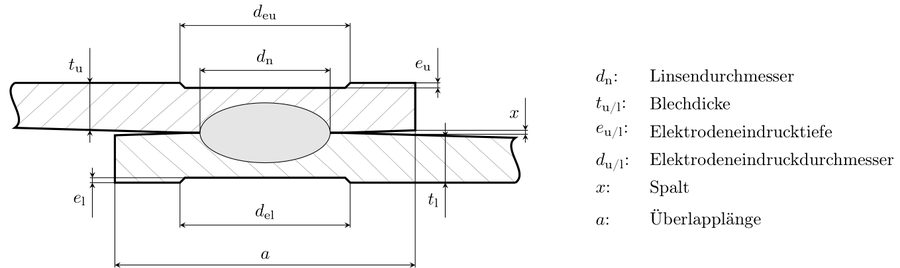

Bild 1: Schematischer Aufbau einer Schweißlinse

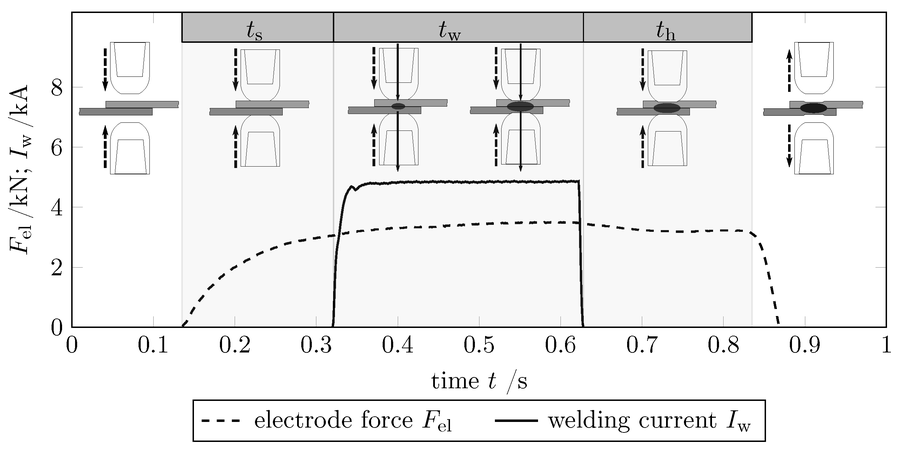

Im Vergleich zum Kondensatorentladungsschweißen werden geringere Ströme (Stahl bis 18 kA, Aluminium bis 60 kA) und längere Schweißzeiten (Stahl bis in den Sekundenbereich, Aluminium bis 200 ms). Der schematische zeitliche Verlauf beim Punktschweißen ist in Abbildung 2 ersichtlich.

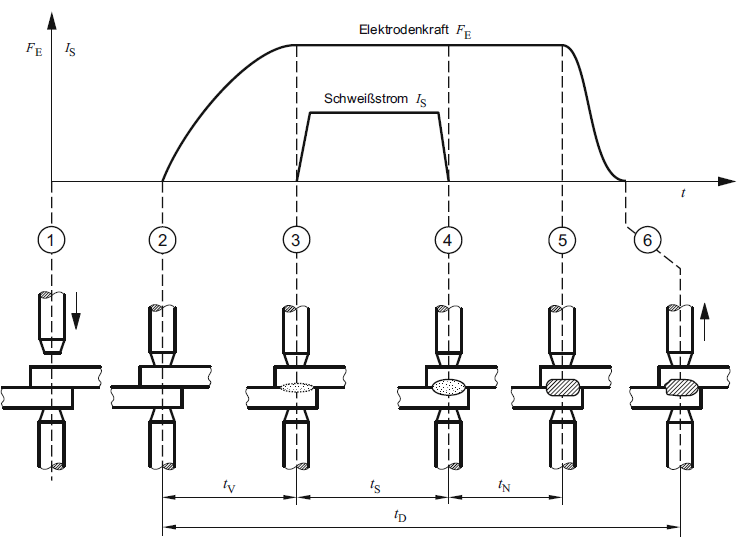

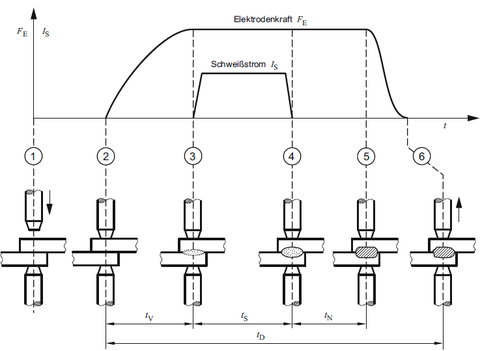

Bild 2: Prozessschritte beim Widerstandspunktschweißen

Die Punkt- und Linsendurchmesser können über zerstörende und zerstörungsfreie Prüfmethoden analysiert werden.

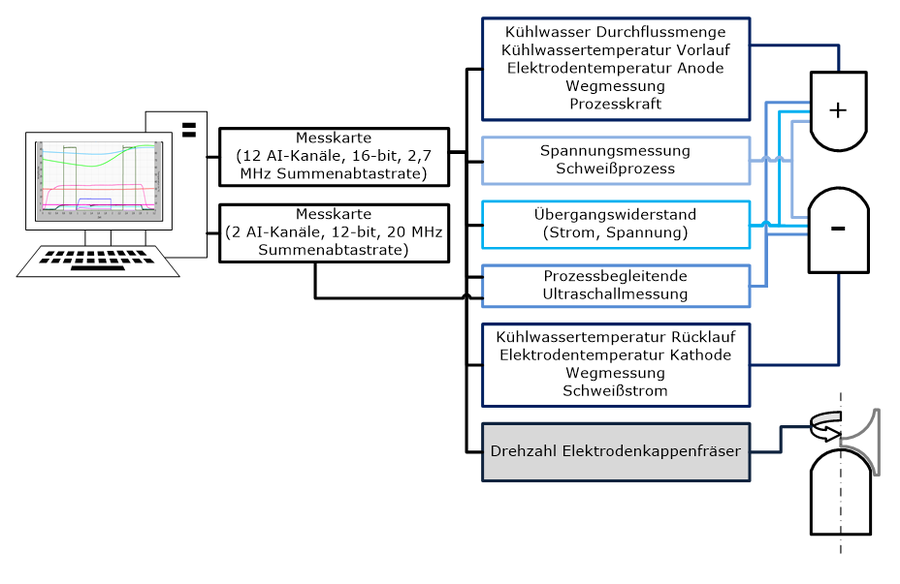

Anlagentechnik

Portalschweißanlage mit Integration zwei elektrischer System
(Kondensatorentladung (KE), Mittelfrequenz-Invertertechnik (MFDC))
- Elektrodenkräfte bis zu 30 kN
- KE-Schweißen (210kA in 2,1ms): Mehrkondensatorentechnik (4 Kondensatoren; 1300V); Getaktete Kondensatortechnik (2kHz)
- MFDC-Schweißen (ca. 55kA): Konstantstrom-, Spannungs- und Leistungsregelung, HSC-Schweißen

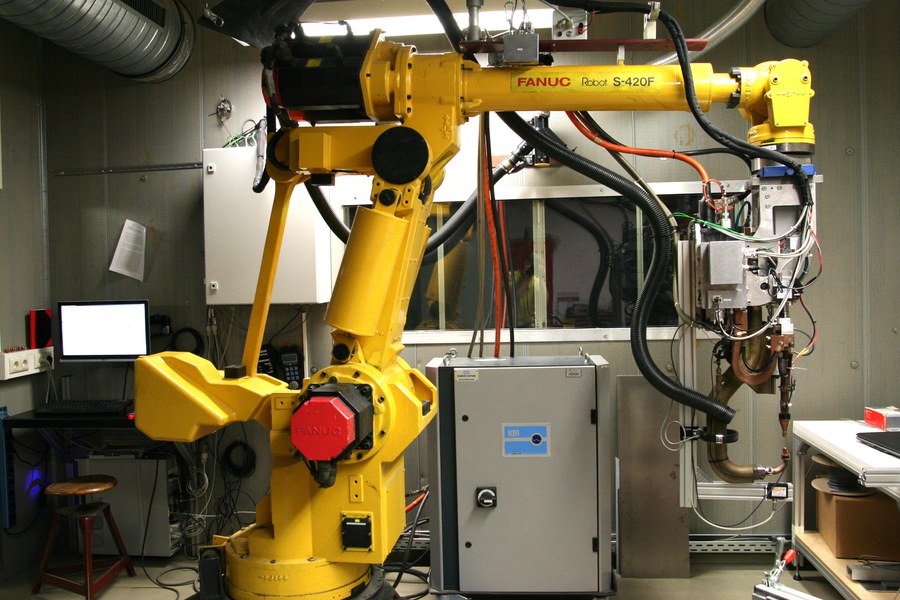

Schweißzangen in C-Bauform
- für Stahl: Schweißstrom: bis 18 kA, Kraft bis 3,5 kN
- für Aluminium: Schweißstrom: bis 60 kA, Kraft bis 8 kN
Schweißstromquellen mit einem Mittelfrequenzinverter (1000 Hz)
50 Hz Schweißstromquelle in Ständerbauweise
50 Hz Handschweißzange
