ecgXfusion - Innovative EKG-Analyse mittels vertrauenswürdiger KI

Unsere Vision

ecgXfusion - Ein revolutionäres EKG-basiertes Diagnoseunterstützungssystem, das es Ärzten ermöglicht, Herz-Kreislauf-Erkrankungen zuverlässig und nicht-invasiv zu diagnostizieren, indem es vertrauenswürdige und verständliche Diagnosehinweise mit Hilfe von erklärbarer KI liefert.

Zur Umsetzung unserer Vision nehmen wir derzeit am Inkubationsprogramm LifeTechLab teil, unterstützt durch TUD|excite.

Unsere Technologien

Vertrauenswürdige KI made in Germany für den Einsatz in der Medizin!
ecgXfusion hat sich zum Ziel gesetzt, KI-Anwendungen für die Analyse von EKG-Signalen zu erschaffen, die sowohl eine hohe Zuverlässigkeit bieten, als auch eine für Ärzte voll transparente Entscheidungsunterstützung liefern und somit nachvollziehbar sind. Damit bieten unsere Technologien das Potenzial nicht nur in der Forschung, sondern auch in der praktizierenden Medizin eingesetzt zu werden.

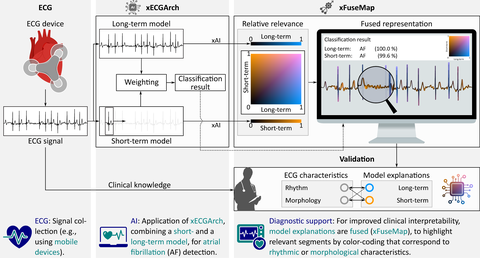

ecgXfusion Concept — Ansatz zum automatisierten Lernen und Visualisieren klinisch relevanter Langzeit- (rhythmischer) und Kurzzeit- (morphologischer) Merkmale zur Erkennung von Vorhofflimmern (AF) im Elektrokardiogramm (EKG). Es kombiniert die interpretierbare EKG-Architektur (xECGArch) und die beiden darin enthaltenen Modelle (das Langzeit- und das Kurzzeitmodell) mit der fusionierten Darstellung der jeweiligen Modellerklärungen in einer kombinierten Saliency Map (xFuseMap). Die Modellerklärungen wurden auf Übereinstimmung mit EKG-Merkmalen aus dem klinischen Wissen validiert. AI, artificial intelligence; xAI, explainable artificial intelligence. Quelle: A. Hammer u. a., „Fusion of automatically learned rhythm and morphology features matches diagnostic criteria and enhances AI explainability“, npj Artificial Intelligence, under review; preprint available, 2024, doi: 10.21203/rs.3.rs-4655592/v1.

xECGArch® – Eine vertrauenswürdige KI-Architektur zur EKG-Analyse

Die neuartige KI-basierte Modellarchitektur xECGArch® umfasst zwei separate Convolutional Neural Networks (CNN), die sich durch eine unterschiedliche Dimensionierung der Receptive Fields auszeichnen und somit über verschiedene Betrachtungshorizonte verfügen. Dies ermöglicht den Modellen, unterschiedliche Merkmale im Elektrokardiogramm (EKG) zu erlernen und für die Klassifikation zu nutzen. Das Kurzzeit-CNN erlernt schlagmorphologische Merkmale und das Langzeit-CNN Rhythmus. Die Merkmale entsprechen den in der EKG-Analyse typischen Merkmalsgruppen, wodurch eine Interpretation der Merkmale durch Ärztinnen und Ärzte möglich ist.

xECGArch®-Konzept — xECGArch® ist eine neuartige Architektur, bestehend aus 2 CNNs, die durch die Dimensionierung der receptive fields unterschiedliche Betrachtungshorizonte haben und unterschiedliche Merkmale (Rhythmus und Morphologie) lernen, siehe https//:xecgarch.com.

Veröffentlichungen:

M. Goettling, A. Hammer, H. Malberg, und M. Schmidt, „xECGArch: a trustworthy deep learning architecture for interpretable ECG analysis considering short-term and long-term features“, Sci Rep, Bd. 14, Nr. 1, S. 13122, Juni 2024, doi: 10.1038/s41598-024-63656-x.
A. Hammer, M. Goettling, H. Malberg, A. Linke, und M. Schmidt, „An explainable AI for trustworthy detection of atrial fibrillation on reduced lead ECGs in mobile applications“, European Heart Journal, Bd. 45, Nr. Supplement_2, accepted; in press.
A. Hammer, H. Malberg, und M. Schmidt, „Morphology Features Self-Learned by Explainable Deep Learning for Atrial Fibrillation Detection Correspond to Fibrillatory Waves“, in 2024 Computing in Cardiology (CinC), accepted; in press, S. 1–4. [Online]. Verfügbar unter: https://cinc.org/2024/Program/accepted/305_Preprint.pdf

xFuseMap® – Verständliche Darstellung fusionierter KI-Merkmale

xFuseMap® ist eine kombinierte Darstellung der Erklärungen zweier Modelle in einer fusionierten Saliency Map. Saliency Maps sind eine Darstellungsform, bei der die Relevanz von Datenpunkten für die Klassifikationsentscheidung eines Modells durch Einfärbung des Signals angezeigt wird. xFuseMap® ermöglicht die interpretier- und nachvollziehbare Visualisierung von Merkmalen unterschiedlicher Modelle und Merkmalsdomänen. Dazu wird jedem Modell eine eindeutige Farbe zugewiesen. Datenpunkte, die für beide oder keines der Modelle relevant sind, werden in Mischfarben eingefärbt. Dadurch wird ein zweidimensionaler Farbraum mit den Modellen auf jeweils einer Achse aufgespannt.

xFuseMap® erlaubt die kombinierte Darstellung der Erklärungen beider Modelle aus xECGArch® (Lang- und Kurzzeit) sowie der entsprechenden Merkmalsdomänen (Rhythmus und Morphologie) im Elektrokardiogramm (EKG). Morphologie und Rhythmus stellen Standardmerkmale dar, die von Ärztinnen und Ärzten im Rahmen der Diagnostik verwendet und somit eingeordnet werden können. Das Ziel besteht in der Bereitstellung einer möglichst vertrauenswürdigen Diagnoseunterstützung für Ärztinnen und Ärzte.

xFuseMap Concept — Lesweise der kombinierten Darstellung von Modellerklärungen in einer fusionierten Saliency Map (xFuseMap) anhand eines beispielhaften Elektrokardiogramms (EKG) mit Vorhofflimmern.

Veröffentlichung:

A. Hammer u. a., „Fusion of automatically learned rhythm and morphology features matches diagnostic criteria and enhances AI explainability“, npj Artificial Intelligence, Bd. under review; preprint available, 2024, doi: 10.21203/rs.3.rs-4655592/v1.

2DSW – Erfassung feinster morphologischer Schlagveränderungen

Das autonome Nervensystem (ANS) kontrolliert zahlreiche Körperfunktionen und zeigt je nach persönlichem Zustand spezifische Reaktionen. Die Bewertung des ANS erlaubt daher weitreichende Aussagen, beispielsweise zum Risiko lebensbedrohliche Erkrankungen zu erleiden, eine Bewertung des Schlafs und die Erfassung der Stressbelastung.

Das Verfahren Two-Dimensional Signal Warping (2DSW) bietet die Möglichkeit komplexe morphologische Veränderungen zwischen Herzschlägen zu erfassen und derartige Aussagen nicht-invasiv treffen zu können (z.B. durch die Analyse der QT-Variabilität). Ziel ist eine wesentliche Verbesserung der diagnostischen Möglichen, insbesondere auch die Prädiktion und Prävention, ohne dass für die Patienten eine zusätzliche Belastung entsteht.

Weitere Informationen sind auf 2dsw.com zu finden.

WarpingSchematic — Schema des Two-Dimensional Signal Warping (2DSW, siehe auch http://2dsw.com/).

Veröffentlichungen:

M. Schmidt, M. Baumert, A. Porta, H. Malberg, und S. Zaunseder, „Two-Dimensional Warping for One-Dimensional Signals—Conceptual Framework and Application to ECG Processing“, IEEE Transactions on Signal Processing, Bd. 62, Nr. 21, S. 5577–5588, Nov. 2014, doi: 10.1109/TSP.2014.2354313.
M. Schmidt, M. Baumert, H. Malberg, und S. Zaunseder, „Iterative two-dimensional signal warping—Towards a generalized approach for adaption of one-dimensional signals“, Biomedical Signal Processing and Control, Bd. 43, S. 311–319, Mai 2018, doi: 10.1016/j.bspc.2018.03.016.
Weitere Publikationen unter 2dsw.com

Unser IP

Die Patentanmeldung DE 10 2023 118 246.3/PCT DE2024 100599 umfasst das Prinzip von xFuseMap und die Architektur von xECGArch. Das erteilte Patent DE 10 2014 100 609.7 umfasste die Architektur von 2DSW.

ecgXfusion ist eine Initiative der AG Biosignalverarbeitung des Insituts für Biomedizinische Technik und kann so auf eine langjährige wissenschaftliche Expertise im Bereich Erfassung, Verarbeitung und Analyse von Biosignalen mit unterschiedlichsten Methoden und Technologien zurückgreifen.

Unsere Story

Von Oktober 2024 bis Februar 2025 könnt ihr unsere Technologie als Demonstrator im COSMO Wissenschaftsforum ausprobieren. Kommt vorbei, der Eintritt ist frei! © M. Schmidt

10.10.2024 - ecgXfusion hat erfolgreich das Start-up-Inkubationsprogramm LifeTechLab unterstützt von TUD|excite durchlaufen. Innerhalb des Programms konnten wir unsere Ausgründungsidee schärfen und in einen Businessplan überführen. © M. Schmidt

11.09.2024 – CinC Congress 2024, Karlsruhe: Alexander Hammer wurde mit dem semi-finalist Young Investigator Award für die ecgXfusion-Technologie prämiert und deren Möglichkeit, relevante Erklärungen für Vorhofflimmern im EKG zu erkennen und hervorzuheben. © M. Schmidt

01.09.2024 – ESC Congress 2024, London: Alexander Hammer präsentiert aktuelle Ergebnisse zur Anwendung von ecgXfusion auf mobile EKG-Daten und zeigt die Validierung unserer KI-Erklärungen für Kliniker auf dem europäischen Kardiologie Kongress in London. © M. Schmidt
