Sanierung Retentionsraum Oberfüllbruch

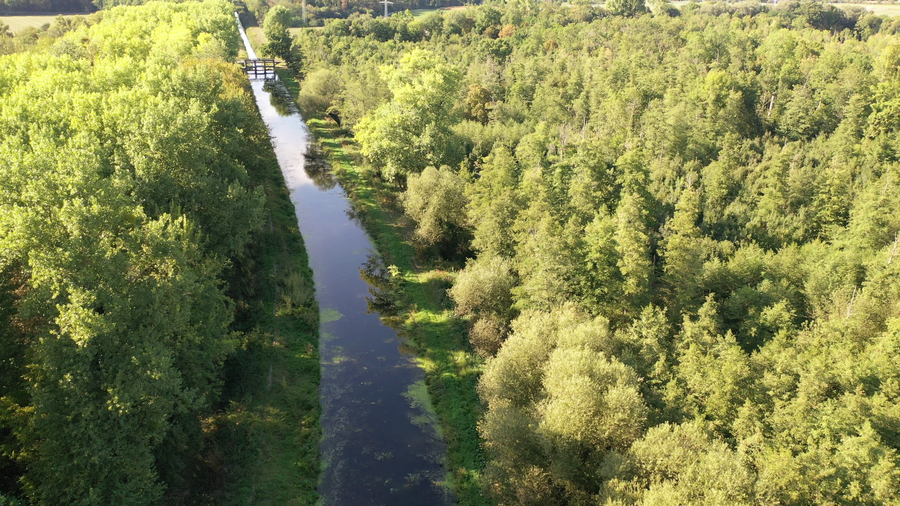

Drohnenflug über den Pfinz-Entlastungskanal mit rechtsseitigem Retentionsraum bei sonnigem Wetter.

Kurzbeschreibung

Im Zuge der Sanierung des Retentionsraums Oberfüllbruch wird im rechten Stauhaltungsdamm des Pfinz-Entlastungskanals ein Schlauchwehr als Einlaufbauwerk errichtet. Der Retentionsraum Oberfüllbruch soll über das neu zu errichtende Einlaufbauwerk gesteuert befüllt werden. Zur Absicherung der hydraulischen Leistungsfähigkeit und des späteren Betriebes wurden physikalische Modellversuche für das Einlaufbauwerk durchgeführt. Ungünstige hydraulische Effekte wurden ermittelt und Optimierungen hinsichtlich der Bauwerkssteuerung erarbeitet. Zusätzlich wurde die Art und Qualität der Energieumwandlung im Anschluss an das Bauwerk untersucht und bewertet.

Die maßstabsgetreue Modellierung (M 1:20) der Geländekubatur sowie der technischen Bauwerke wurde nach dem Froude’schen Ähnlichkeitsgesetz durchgeführt. Anschließend erfolgten die Modellversuche mit detaillierter Datenerfassung und Datenauswertung sowie Erstellung eines numerischen 3D-HN-Modells zur verbesserten Strömungsvisualisierung. Wesentlicher Bestandteil der Untersuchungen lag auf der Ermittlung der Abflusscharakteristik am Schlauchwehr sowie der Sohlbelastung im Unterwasser der Wehranlage.

Unter folgendem Link finden Sie ein Projektvideo mit wertvollen Einblicken zur Erstellung und zum Betrieb des hydraulischen Modells in der Wasserbauhalle der TU Dresden: https://www.youtube.com/watch?v=YpVZmBh5y78

Datenschutzrichtlinie

Medien

Drohnenflug über den Pfinz-Entlastungskanal mit rechtsseitigem Retentionsraum und eingezeichnetem Einlaufbauwerk als Schlauchwehr sowie Entleeruingsbauwerk bei sonnigem Wetter. — Drohnenflug über den Pfinz-Entlastungskanal mit rechtsseitigem Retentionsraum und Einlaufbauwerk (Schlauchwehr) © André Terpe

Physikalischer Modellversuch zum Retentionsraum Oberfüllbruch im Hubert-Engels-Labor, auch genannt Wasserbauhalle. Vorne ist das Modell zu sehen mit Wasser befüllt und im Hintergrund diskutieren zwei Menschen über das Experiment. — Physikalischer Modellversuch zum Retentionsraum Oberfüllbruch im Hubert-Engels-Labor (Wasserbauhalle) © André Terpe

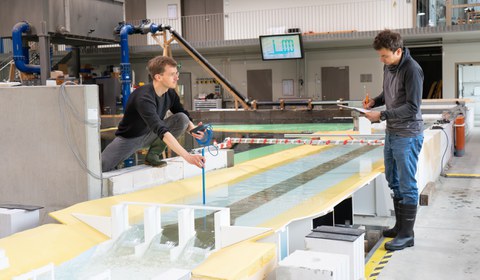

Man erkennt eine manuelle Fließgeschwindigkeitsmessung im Labir in der Nähe der sogenannten Rossweidschleuse. Eine Person misst und eine weitere Person dokumentiert auf einem Schreibblock. — Fließgeschwindigkeitsmessung an der Rossweidschleuse (Wehr) © André Terpe

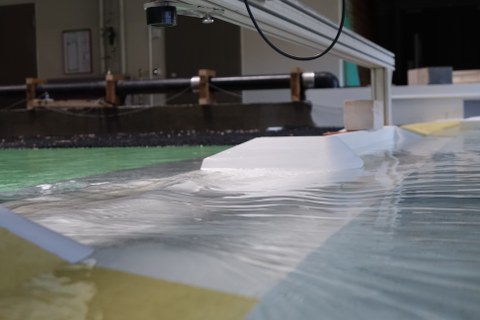

Man erkennt stehende Wellen im Bereich des Einlaufbauwerks im Labor. — Stehende Wellen im Bereich des Einlaufbauwerks © Manuel Wewer

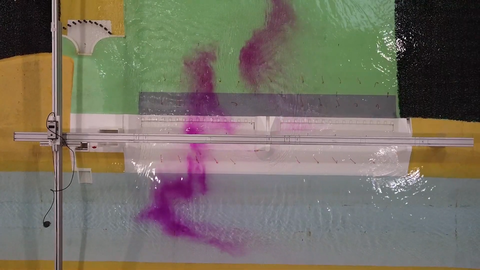

Zur Stroemungsvisualisierung am Einlaufbauwerk wurde ein Farbmittel verwendet und man erkennt den Einfluss der Wehrpfeiler auf das Abflussgeschehen. — Strömungsvisualisierung am Einlaufbauwerk © Oliver Just

Man erkennt den Querschnitt einer numerischen 3D-HN-Modellierung der Strömungssituation am Einlaufbauwerk. — Numerische 3D-HN-Modellierung der Strömungssituation am Einlaufbauwerk © Manuel Wewer

Projektdaten

Kerninformation
Zeitraum	01/02/2020- 30/09/2021
Art der Finanzierung	Drittmittel
Fördermittelgeber	Regierungspräsidium Karlsruhe
TUD Forschungsprofillinien	Energie, Mobilität und Umwelt › Wasserforschung
Ziele für Nachhaltige Entwicklung (SDGs)	SDG 11 – Nachhaltige Städte und Gemeinschaften SDG 13 – Klimaschutzmaßnahmen
Schlagwörter	Hochwasserschutzanlage, Modellversuch, Schlauchwehr, Rückhalteraum, Hydraulische Leistungsfähigkeit
